Proving Non-termination Using Max-SMT， CAV’14

Proving Non-termination Using Max-SMT

从强连通分量的层面寻找不变式的方法，基于Max-SMT。非终止性证明是有特定性质的不变式标注的、从初始状态可达的SCC。

general idea

1. 在程序中找强连通子图(SCSG，见强连通分量)
2. 对其中的每一个节点，找到一个quasi-invariant；每一条不确定赋值语句，找到一个对赋值的限制，使其满足edge-closing的性质。
3. 用可达性分析的方法，证明SCSG至少有一个节点是从初始状态是可达的。

如此便证明了程序中存在不终止的路径。

和recurrent set相比，edge-closing quasi-invariant包含更多的信息。从搜索的方法角度来看，和prove nontermination 08只能处理lasso相比，SCSG能处理更加复杂的控制流和非周期性的不终止。而且SCSG的数量是有限的，lasso是无限的，相对来说更容易收敛。

下面解释一下edge-closing quasi-invariant

quasi-invariant

quasi-invariant $Q_l$是CFG中一个位置l的不变式，满足对任意转移$\tau =(l,l^{\prime },st)\in E^C，\forall v,v^{\prime },u:Q_l(v)\wedge R_{st}(v,v^{\prime })\wedge U_{\tau }(v,u)⟹Q_{l^{\prime }}(v^{\prime })$。其中U是对不确定赋值的限制，如$U(v,u)=u\ge x+1$限制x的新值（u指代的是不确定赋值x=nondet中赋的值）比原始值大。

edge-closing

quasi-invariant 是 edge-closing的，如果任意满足它的状态，都不可能转移到SCSG之外的位置（即，escape edge的前提是不满足的）。即，对任意$(l,l^{\prime },st)\in P^C$，都有$\forall v,Q_l(v)⟹\neg R_{st}(v)$，其中$P^C$是SCSG C中的escape边的集合，$R_{s}t(v)$是前提部分。

main result

如果能找到从SCSG中的节点到quasi-invariant的映射Q和转移到不确定赋值限制的映射U，使得其满足edge-closing的性质，以及：

1. 存在SCSG中的节点l和状态s，$(l,s)$是从初始状态和位置可达的，且$s\in Q_l$
2. 对任意位置l和满足$Q_l$的状态v，以及l处任意的转移$\tau =(l,l^{\prime },st)$，只要$R_{st}(v)$（转移的前提是满足的），总是可能找到非确定赋值u满足$U_{\tau }(v,u)$的限制

那么程序是不终止的。

finding proofs

首先找出所有SCC，然后在其中遍历SCSG。

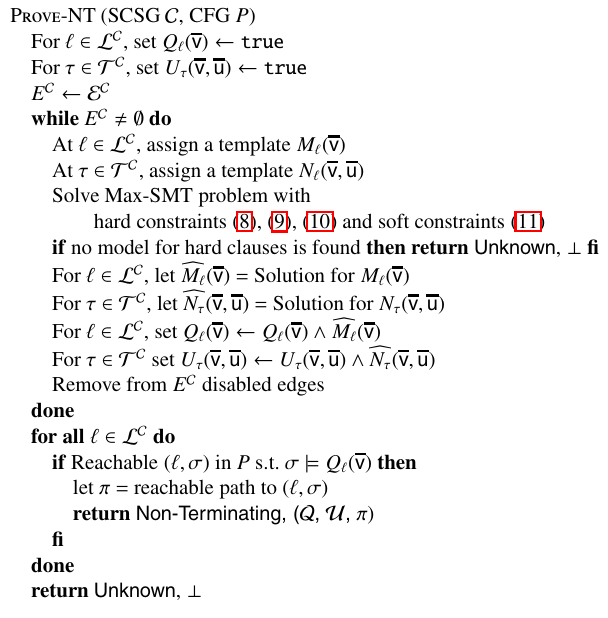

文章给出的方法是用Max-SMT迭代地计算Q和U。首先给它们都赋值为true，然后每次迭代将quasi-invariant, edge-closing（这条约束是soft的）和之前的两个条件都编码为约束，用template来参数化新增的不变式和限制。Solver会求出能满足最多的edge-closing条件的解。

将这一次迭代的解加到已有的不变式和限制中，这些edge就都保证是closed的。重复这些操作，直到所有escape边都是从closed的。
